Standar Ukuran Huruf dan Angka dalam Gambar Teknik

Dalam gambar teknik, huruf dan angka merupakan salah satu hal yang cukup penting. Mereka mempunyai fungsi tertentu di dalam sebuah gambar teknik. Fungsi huruf dan angka gambar teknik adalah untuk memperjelas maksud dari sebuah gambar, dan memberi keterangan gambar.

Huruf dan angka pada gambar teknik memberikan berbagai informasi yang akan bermanfaat bagi pembacanya. Mereka dapat menunjukan besarnya ukuran, keterangan gambar, dan catatan etiket gambar.

Dalam membuat tulisan huruf dan angka, ada beberapa peraturan yang telah disepakati. Oleh karena itu, dalam penulisannya tidak boleh sembarangan. Hal ini dimaksudkan agar setiap orang teknik bisa memahami maksud dan tujuan dari gambar tersebut.

Standar Huruf dan Angka dalam Gambar Teknik

Dalam menulis huruf dan angka gambar teknik harus jelas atau dapat dibaca. Kemudian juga dapat dibuat secara cepat, serta memiliki gaya yang tegas.

Yang perlu diperhatikan dalam penulisan huruf dan angka gambar teknik yaitu harus sesuai dengan standar yang telah disepakati. Standar yang digunakan pada penulisan huruf dan angka gambar teknik adalah ISO 3098/1-1974.

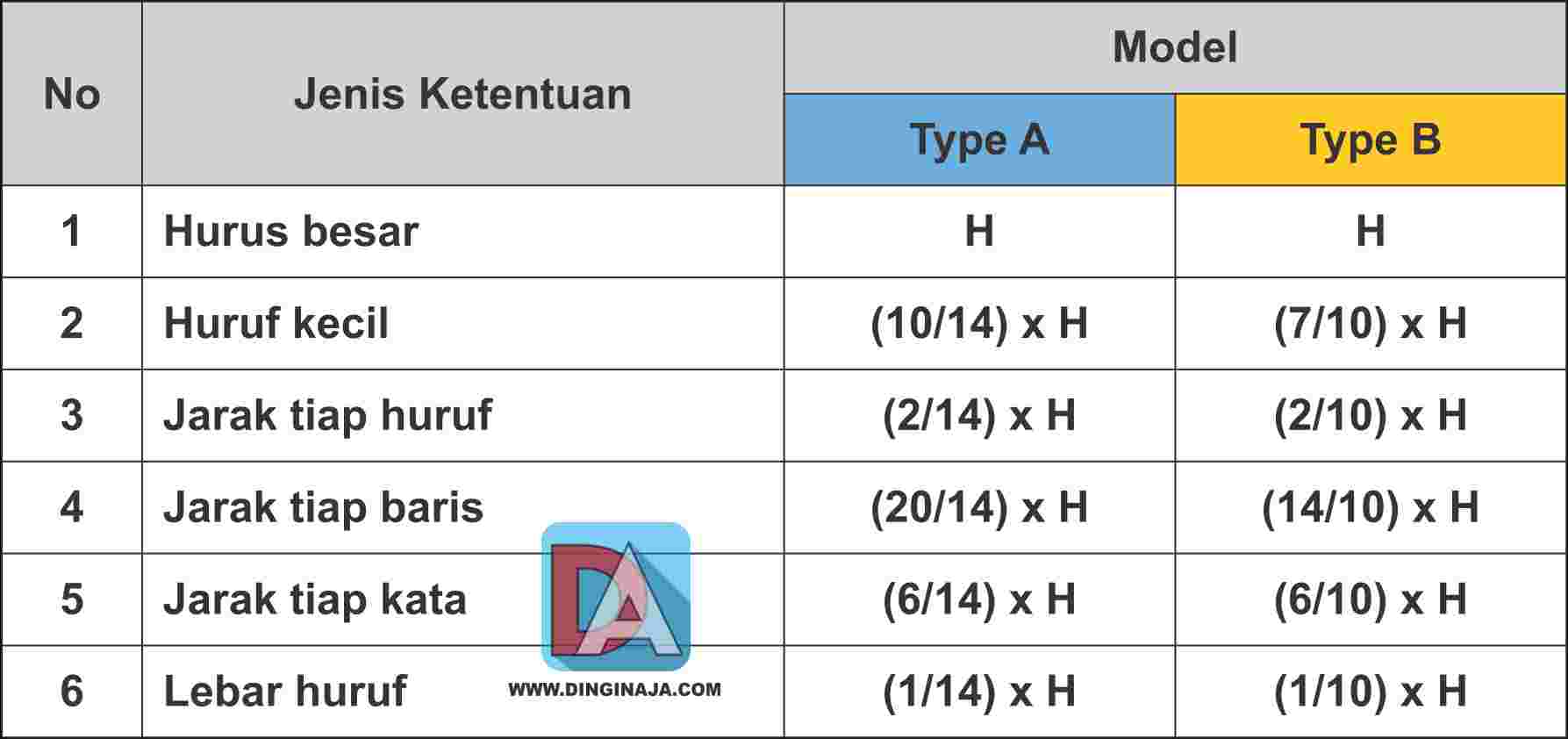

Karena telah ada standar internasionalnya, maka dalam penulisan huruf dan angka gambar teknik harus mengikuti standar yang ada tersebut. Dalam penulisannya juga disesuaikan dengan ukuran kertas yang digunakan ketika menggambar. Penulisan huruf dan angka gambar teknik harus proporsional, mulai dari ukuran, tinggi, ketebalan, dan jarak antar huruf atau angka.

Fungsi Huruf dan Angka Gambar Teknik

Seperti di sebutkan di atas, huruf dan angka gambar teknik memiliki fungsi yang sangat penting. Karenanya penulisan huruf dan angka gambar teknik wajib ditambahkan pada saat menggambar. Berikut ni adalah beberapa fungsi huruf dan angka gambar teknik, yaitu:

Berfungsi untuk menunjukan besaran ukuran suatu benda kerja.
Berfungsi untuk menambah keterangan; gambar potongan, muka, dan bidang proyeksi.
Berfungsi untuk menambah catatan pada etiket gambar teknik.
