Bahan Bacaan 2 : Teknik Pengelasan Sambungan Tumpul (Butt) Pada Pelat Dengan Posisi 2G

Persiapan

Sebagai langkah persiapan, perhatikan hal-hal berikut ini :

1. Siapkan dua logam dasar dengan kampuhnya
2. Siapkan satu potong logam penahan bagian belakang.
3. Berikan bevel 30o pada salah satu sisi penahan belakang.
4. Hilangkan sisik-sisik bagian belakang logam dasar tersebut dengan kikir tangan

Gambar 1. Persiapan Awal Pengelasan Tumpul Kampuh V Posisi Datar dengan

Penahan Belakang

Pemberian las Catat (Tack weld)

1. Tempelkan kedua logam dasar diatas lempengan penahannya.
2. Diantara dua logam itu, berikan celah 4 mm.
3. Berikan las ikat pada bagian belakang logam dengan penahannya dengan hatihati jangan sampai merusak pengelasan bagian depan.
4. Pastikan jika ada perubahan posisi hanya ± 3°

Gambar 35. Pemberian Las Catat Kampuh V

Penyalaan busur

1.  Peganglah elektroda pada sudut kemiringan yang dikehendaki. Aturlah arus las pada 120-140 A.
2. Nyalakan busur pada ujung bingkai penahan dan laslah pada sambungan tumpul kampuh V setelah busur stabil.

Gambar 36. Posisi Elektroda Kampuh V Posisi 2G

Pengelasan alur pertama

1. Jangan mengayun.
2. Gerakan elektroda ke kanan sambil mempertahankan ujung elektroda tetap menempel di logamnya.
3. Lelehkan sudut yang dibevel pada kedua logam dasar dan penahan belakang secukupnya
4. Buatlah rigi-rigi yang tipis dan datar.

Gambar 37. Pengelasan Alur Pertama Kampuh V Posisi 2G

Mematikan busur

 Pendekkan busur las perlahan-lahan dan matikan busurnya melampaui bingkai penahan

Gambar 38. Mematikan Busur Kampuh V Posisi 2G

Pengisian kawah las

1. Lakukan menghidupkan dan mematikan busur berulang-ulang pada ujung akhir sampai kawah terisi.
2. Bersihkan logam las secara keseluruhan

Gambar 39. Pengisian Kawah Kampuh V Posisi 2G

Pengelasan alur kedua

1. Gerakan elektroda dari sisi ke sisi dengan lebar ayunan yang kecil .
2. Pertahankan panjang busur tetap pendek.
3. Buatlah rigi-rigi yang tipis dan datar

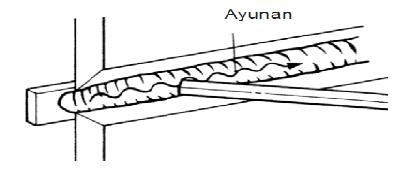

Gambar 40. Pengelasan Alur Kedua Kampuh Posisi V 2G

Pengelasan alur ketiga dan alur lainnya

1. Tentukan jumlah lajur untuk lapisannya sesuai dengan lebar lapisan itu.
2. Buatlah rigi-rigi mulai dari sisi bawah sampai atas secara teratur.
3. Ubahlah sudut pengait elektrodanya seperti yang diminta.
4. Buatlah rigi-rigi lurus sehingga garis tengahnya lurus dengan garis ujung rigi-rigi sebelumnya.
5. Rontokkan terak dan bersihkan rigi-riginya.
6. Buatlah rigi-rigi sambil melihat-lihat sudut elektroda dan posisi yang dimaksud.
7. Buatlah rigi-rigi yang tipis supaya logam yang terisi las tidak mengembang/leleh.
8. Selesaikan lapisannya supaya lapisan akhir hanya sekitar 1 mm lebih rendahdari permukaan logam dasar

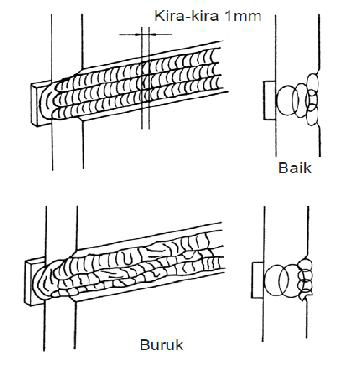

Gambar 41. Pembuatan Rigi-rigi Las Kampuh V Posisi 2G

Gambar 42. Pengelasan Alur Ketiga dan Lainya

Pengelasan rigi – rigi terakhir

1. Gerakkan elektroda dari sisi ke sisi dengan lebar ayunan yang kecil.
2. Hati-hati jangan mengurangi arus las dari 120 A
3. Setelah pengelasan bersihkan permukaan rigi-rigi

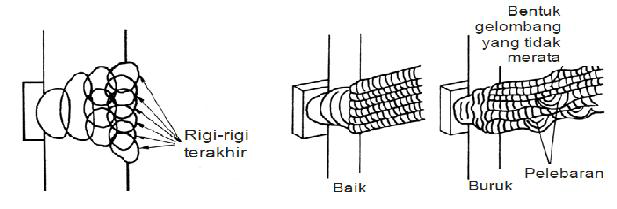

Gambar 43. Hasil Las Rigi – rigi Kampuh V Posisi 2G

1. Pemeriksaan hasil las

    Periksalah pokok-pokok berikut.

1. Keragaman antara bentuk lekukan las dan permukaan rigi-rigi.
2. Apakah ada takik atau penumpukan.
3. Lebar rigi-rigi dan kekuatannya
