Pengertian Etiket Gambar Teknik

Dalam sebuah gambar teknik kita akan melihat satu bagian pada gambar yang memuat beberapa keterangan teknis tentang gambar yang dibuat. Keterangan itu misalnya, judul gambar, pembuat gambar, ukuran kertas, skala gambar, dan lain-lain. Bagian tersebut dikenal dengan istilah etiket gambar.

Etiket gambar juga biasa disebut dengan istilah stuklis, dan juga kepala gambar. Walaupun ada beberapa istilah dalam penyebutanya, namun semuanya mempunyai makna yang sama.

Dari penjelasan singkat diatas, dapat kita tarik kesimpulan tentang apa itu etiket gambar, atau stuklis, atau kepala gambar. Pengertian etiket gambar atau kepala gambar adalah sejumlah informasi atau keterangan tentang suatu gambar teknik. Atau juga disebut identitas gambar teknik.

Fungsi Etiket Gambar Teknik

Fungsi etiket gambar teknik ini adalah untuk memberikan data atau informasi teknis yang lebih jelas pada suatu gambar yang telah dibuat. Dengan adanya etiket gambar ini, maka setiap orang yang membacanya akan mendapatkan informasi yang cukup tentang gambar yang disajikan tersebut.


Bagian-Bagian Etiket Gambar Teknik

Bagian-bagian atau komponen pada etiket gambar ada beberapa macam. Berikut ini adalah bagian-bagian etiket gambar yang sering dicantumkan pada suatu gambar teknik.

1. Nama Pembuat Gambar

Bagian ini bertuliskan nama pembuat gambar atau seseorang yang menggambar. Ditulis dengan nama lengkap orang yang menggambar.

2. Instansi

Instansi berisi informasi tentang instansi yang mengeluarkan gambar tersebut.

3. Judul Gambar

Judul gambar merupakan nama dari gambar yang telah dibuat. Misalnya, denah rumah tampak depan; roda gerigi; dan lain-lain.

4. Nomor Gambar

Nomor gambar merupakan keterangan nomor sesuai dengan kebutuhan gambar yang dibuat.

5. Tanggal Gambar

Bagian ini berisikan keterangan tanggal pembuatan gambar.

6. Pemeriksa Gambar

Bagian ini merupakan bagian yang diperuntukkan bagi pemeriksa gambar, untuk melakukan pemeriksaan gambar guna persetujuan atau perbaikan gambar.

7. Proyeksi gambar

Bagian etiket gambar ini merupakan informasi tentang jenis proyeksi apa yang digunakan oleh pembuat gambar dalam menampilkan gambar yang dibuat. Misalnya proseksi Amerika, atau proyeksi Eropa.

8. Satuan Gambar

Bagian ini berisikan data tentang satuan dalam pembuatan gambar. Misalnya ukuran gambar dalam centimeter (cm) atau millimeter (mm).

9. Skala Gambar

Bagian ini menunjukkan skala yang digunakan dalam pembuatan gambar. Misalnya skala pembesaran atau skala pengecilan. Untuk lebih jelasnya bisa anda pelajari Macam-macam Skala Gambar Teknik.

10. Keterangan Lain

Bagian keterangan lain ini dapat ditambahkan untuk menambah informasi lain yang bermanfaat bagi pembaca gambar. Misalnya, ukuran kertas, halaman gambar, toleransi ukuran, bahan, dan lain sebagainya.

Pada beberapa bentuk etiket gambar mungkin terdapat keterangan-keterangan lain yang tidak dicantumkan disini. Hal itu tidaklah masalah. Karena untuk komponen etiket gambar itu menyesuaikan dengan kebutuhan gambar masing-masing.


Cara Membuat Etiket Gambar

Pembuatan etiket gambar harus dilakukan sebelum kita memulai membuat gambar. Baik gambar manual maupun gambar dengan menggunkan software komputer, harus kita buat lebih dahulu etiket gambarnya.

Untuk cara pembuatan etiket, stuklist, atau kepala gambar ini harus memenuhi standar baku yang telah disepakati bersama. Tujuannya adalah agar dapat dipahami oleh semua orang yang membaca gambar tersebut.

pengertian dan fungsi etiket gambar teknik

Posisi Etiket Gambar


Penempatan etiket gambar adalah di bagian pojok kanan bawah pada bidang gambar dan menyesuaikan dengan layout kertas gambar atau bidang gambar. Gambar di atas adalah posisi etiket gambar pada posisi kertas potrait dan landscape.


Jenis dan Bentuk Etiket Gambar Teknik

Ada banyak macam etiket gambar yang sering digunakan dalam gambar teknik. Walaupun bentuknya terlihat berbeda, namun maksud dan tujuannya sama. Komponen atau bagian-bagian dari etiket gambarnya tetap menunjukkan maksud gambar dengan jelas. Mungkin hanya posisi kolom-kolomnya saja yang sedikit berbeda.

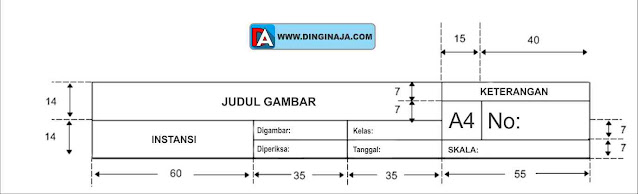

Berikut ini adalah contoh etiket gambar teknik standar yang dapat diterapkan pada beberapa ukuran kertas. Etiket gambar teknik kertas A4 atau etiket gambar kertas A3 ukuran dan penempatanya juga sama.

Secara umum terdapat du jenis etiket gambar teknik, yaitu:

1. Etiket Gambar Teknik yang Digunakan Di Sekolah/Instansi

Etiket jenis ini banyak digunakan untuk kepentingan pembelajaran di sekolah atau instansi pelatihan teknik lainnya. Informasi yang tercantum dalam etiket gambar berupa informasi dasar saja, tidak mencantumkan detail informasi lain yang lebih mendalam. Berikut ini contoh bentuk etiket gambar teknik untuk sekolah.

membuat etiket, stuklis, kepala gambar teknik



2. Etiket Gambar Professional
Dalam etiket gambar professional, informasi yang ditampilkan lebih lengkap dan detail. Biasanya digunakan dalam gambar skala industri atau project. Oleh karena itu informasi yang tercantum di dalam etiket lebih kompleks dan detail, serta bersifat resmi. Berikut ini contoh etiket gambar prosessional.



Kesimpulan

Dari penjelasan diatas, dapat kita ambil beberapa kesimpulan. Pertama, etiket, stuklis, atau kepala gambar harus ada dalam sebuah gambar teknik, karena tanpa adanya etiket gambar maka gambar tersebut akan sulit dipahami oleh pembaca.

Kedua, walaupun bentuk etiket gambar ada beberapa macam, namun intinya tetap sama saja. Berisikan informasi tentang gambar.
