ALAT UKUR MEKANIK 2

 Vernier Calliper

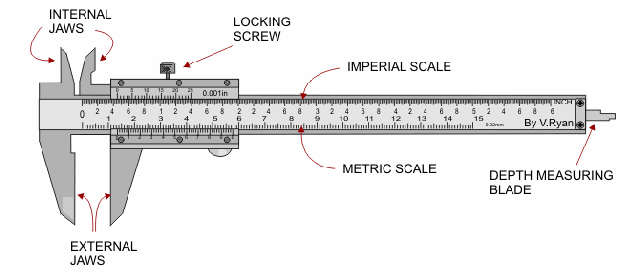

Vernier calliper terbuat dari penjepit permanen (fixed jaw), beam atau rangka (frame) yang memiliki skala pengukuran dan sebuah jaw yang dapat digerakkan di sepanjang rangka
Ukuran-ukuran biasanya memiliki skala panjang mulai dari 6 hingga 12 inci (15 hingga 30 cm) dan tersedia dalam satuan skala Inggris dan metrik

Jangka sorong ( Vernier caliper ) dapat digunakan untuk mengukur ; panjang , ketebalan , diameter dalam dan luar, dan kedalamam yang sangat akurat.

Pada setiap jangka sorong mempunyai skala tetap dan skala nonius.

Skala nonius atau skala verniler tertulis pada rangka yang digerakkan,sekala ini menentukan ketelitian dari jangka sorong yang digunakan.

Skala tetap/utama tertulis pada kerangka tetap berbentuk ” T ” yang mempunyai skala dalam ukuran sistem metrik dan ukuran sistem inchi.

Ketelitian jangka sorong di bengkel – bengkel otomotif ada bermacam – macam :

Ketelitian sistem metrik : 1/20 mm atau 0.05mm

1/50 mm atau 0.02 mm

Ketelitian sistem inchi ; 1/128 inchi atau 0.001 inchi

Jangkauan pengukuran : 160mm atau 6,25 inchi.

Penggunaan bagian-bagian jangka sorong

Mengukur diameter luar.

Gambar 1.19. Pengukuran diameter luar dengan Vernier calliper

Mengukur kedalaman

Gambar 1.20. Pengukuran kedalaman dengan vernier calliper

Mengukur diameter dalam

Gambar 1.21. Pengukuran diameter dalam dengan vernier caliper

Membaca Skala

Skala vernier caliper biasanya dalah pembagian 1 mm dan kadang-kadang menggunakan inci pada sisi lainnya.

Tingkat ketelitian dari jangka sorong tergantung pada banyaknya pembagian pada skala vernier-nya. Pembagian ini umumnya sebanyak 10, 50 atau 100 skala. Pembagian 10 skala akan menghasilkan 0,1 cm dibagi 10 = 0,01 cm. Sehingga jangka sorong itu akan memiliki tingkat ketelitian 0,01 cm.

Dalam aplikasi pemakaian vernier caliper yang perlu diperhatikan selain dari pemakaian yang tepat, juga pada cara pembacaan skala yang ditunjukan oleh meter.

Pembacaan Ketelitian Jangka Sorong (mm)

Berikut ini cara menentukan ketelitian dari sebuah vernier caliper atau Jangka Sorong atau Sketmat :

Jangka Sorong dengan Ketelitian 0,02 mm

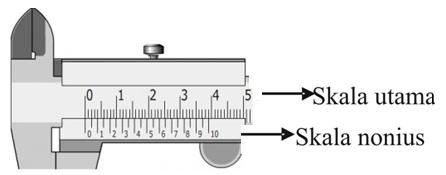

Gambar 1.22. Vernier caliper skala 0,002

Pada gambar diatas terbaca 49 Skala Utama = 50 Skala Nonius

Jadi besarnya 1 skala nonius = 1/50 x 49 Skala Utama = 0,98 Skala Utama

Maka : Ketelitian dari jangka sorong tersebut adalah = 1 – 0,98 = 0,02 mm

Atau : Ketelitian jangka sorong itu adalah : 1 bagian Skala utama itu, dibagi sebanyak jumlah skala nonius = 1/50 = 0,02 mm

Jangka Sorong dengan ketelitian 0,05 mm

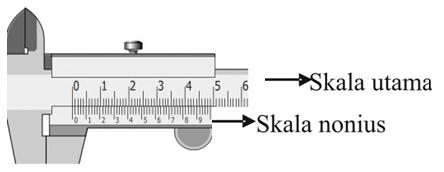

Gambar 1.23. Vernier Caliper Ketelitian 0,05

Pada gambar diatas terbaca 39 Skala Utama = 20 Skala Nonius

Jadi besarnya 1 skala nonius = 1/20 x 39 Skala Utama = 1,95 Skala Utama

Maka : Ketelitian dari jangka sorong tersebut adalah =2 – 1,95 = 0,05 mm

Atau : Ketelitian jangka sorong itu adalah : 1 bagian Skala utama itu, dibagi sebanyak jumlah skala nonius = 1/20 = 0,05 mm

Contoh:

Gambar 1.24. Contoh Hasil Pengukuran Vernier Caliper 0,05

Dari gambar di atas tersebut bisa disimpulkan bahwa kita mendapat angka di skala utama adalah 31 mm, dan sekala nonius 0.70 mm. Sehingga hasil pengukuran adalah 31.70 mm.

Pembacaan hasil pengukuran jangka sorong inch

Jangka sorong Ketelitian 1/128 inch

Gambar 1.25. Vernier Caliper inch

Skala Utama = > 1 inch = 16 bagian, maka 1 Skala Utama = 1/16 inch.

Skala Nonius = > terbagi dalam 8 Bagian

Maka : Ketelitian jangka sorong tersebut = 1 Skala Utama dibagi jumlah Skala Nonius, yaitu : 1/16 inch : 8 = 1/16 inch x 1/8 = 1/128 inch.

Panjang pembagian pada skala utama adalah 0.025”, dan panjang pembagian pada skala vernier adalah 0.024”. Oleh karena itu, pembagian vernier adalah 0.001 lebih pendek daripada yang terdapat pada skala utama.

Outside Micrometer

Penggunaan outside micrometer secara teratur diperlukan untuk memperoleh pengukuran yang baik. Terlalu banyak tekanan pada instrumen saat penyetelan akan menghasilkan pengukuran yang buruk dan kerusakan pada alat. “Feel” yang benar untuk tekanan yang benar harus digunakan dengan sebuah micrometer. Micrometer berukuran besar dan khusus memiliki bentuk yang berbeda. Setelah anvil diletakkan pada bidang yang akan dikerjakan, kencangkan spindle lock pada frame. Hal ini mencegah gerakan apa pun dari spindle ketikan pengukuran dibaca diluar skala.

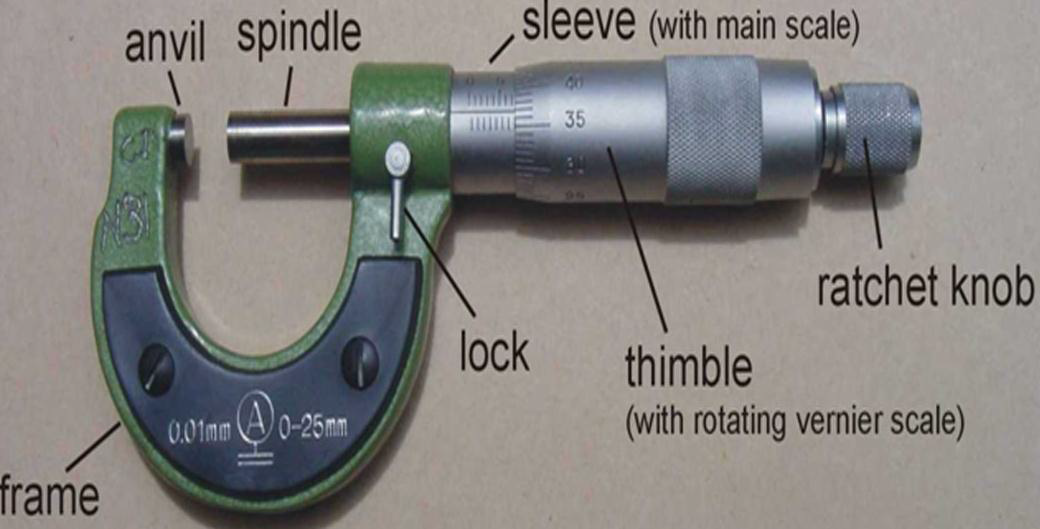

Outside Micrometer adalah instrumen pengukur yang memungkinkan dilakukan pengukuran secara akurat. Outside micrometer digunakan untuk mengukur:

 Diameter luar

 Ketebalan material dan

 Panjang komponen-komponen

Alat ini tersedia dalam berbagai ukuran frame. Akan tetapi, semua ukuran memiliki kisaran pengukuran yang terbatas sesuai dengan ulir drat pada spindle.

Gambar 1.30. Spindle Locks

Sebuah knurled collar atau tuas kecil pada frame dapat digunakan untuk mengunci spindle dalam barrel. Setelah anvil disetel pada bagian yang sedang diukur, kencangkan spindle lock. Hal ini akan mencegah gerakan spindle sementara Anda membaca skala micrometer. Ingatlah untuk melonggarkan clamp sebelum mencoba mengambil bacaan lebih lanjut.

Cara membaca skala pengukuran pada Mikrometer

Micrometer luar dengan tingkat ketelitian 0,01 mm

Jarak tiap strip diatas garis horisontal pada outer sleeve adalah 1 mm, dan

jarak tiap strip di bawah garis adalah 0,5 mm. Pada skala thimble tiap strip

nilainya 0,01 mm. Hasil pengukuran pada mikrometer adalah jumlah

pembacaan ketiga skala tersebut.

Gambar 1.31. Cara Membaca Outside Micrometer

Contoh :

Gambar 1.32. Contoh Hasil pengukuran

Pembacaan skala di atas garis : 2,00 mm

Pembacaan skala di bawah garis : 0,00 mm

Pembacaan pada skala thimble : 0,20 mm

Pembacaan akhir = 2,20 mm

Gambar 1.33. Pengukuran melebihi 0,50 mm

Pembacaan skala di atas garis : 3,00 mm

Pembacaan skala di bawah garis :0,50 mm

Pembacaan pada skala thimble : 0,33 mm

Pembacaan akhir = 3,83 mm

Micrometer luar dengan tingkat ketelitian 0,001

Jarak tiap strip diatas garis horisontal pada outer sleeve adalah 1 mm, dan jarak tiap strip di bawah garis adalah 0,25 mm. Pada skala thimble tiap strip

nilainya 0,01 mm dan pada skala vernier 0,001 mm. Hasil pengukuran pada mikrometer adalah jumlah pembacaan ketiga skala tersebut.

Gambar. 34. Inside Micrometer

Pembacaan : Pada skala utama : 11,50 mm

Pada skala thimble : 47 = 47/1000 mm = 0,047

Pada skala sleeve : 0,007 mm

-------------------------------------------- +

Jumlah : 11,554 mm

Dial Indicator

Dial indicator memiliki permukaan yang bundar dengan cap screw di bagian atas, dan titik kontak (contact point) yang mengoperasikan pegas yang menggerakkanjarum pada dial. Titik kontak bergeser di bagian dalam tabung (barrel) dengan menggunakan rack. Sebuah gear train dihubungkan pada rack untuk menggerakkan jarum pada dial.

Dial indicator digunakan untuk mengukur dimensi-dimensi dan gerakan-gerakan kecil, untuk memastikan apakah permukaan yang rata atau bundar dalam kedaan mulus, dan untuk memastikan apakah permukaan tersebut sejajar. Dial indicator beroperasi ketika ditekan sedikit pada titik kontak.

Gerakan apa pun yang terjadi pada jarum disebabkan oleh gerakan rack yang dihubungkan pada gear train dan kemudian pada jarum. Sebelum dial indicator digunakan, gunakan penggaris atau alat pengukur permukaan (surface gauge) untuk memasang pekerjaan seakurat mungkin. Pastikan dial indicator ditahan pada penopang. Gunakan indicator hanya pada permukaan yang dikerjakan dengan mesin atau permukaan yang halus dan letakkan indicator dalam posisi sehingga titik kontak akan memperoleh gerakan langsung.

Gunakan dial indicator pada kisaran gerakan sekecil mungkin. Gerakan secara tiba-tiba terhadap titik kontak dapat menyebabkan kerusakan pada dial indicator. Jangan mendorong titik kontak melalui kisaran penuh gerakannya.

Gambar 1.62. Dial Indicator Dengan Magnetic Base

Cara membaca skala pengukuran pada Dial Indikator

• Temukan angka paling rendah pada komponen yang diukur

1.  Setel dial indicator dengan cara yang sama seperti yang dijelaskan sebelumnya.

• Amati dan catat angka yang paling rendah (initial setting)

1. Tambahkan skala yang terbaca pada bagian dalam luar, misalnya akan terbaca 1,00+0,00 yang berarti sama dengan 1,00 mm
2. Satu strip putaran skala besar nilainya adalah 0,01 mm.

Gambar 1.63. Ukuran skala dial indicator

Untuk mengetahui hasil pengukuran, dapat ditentukan dengan melihat posisi jarum panjang dan jarum pendek. Sebagai contoh dapat dilihat gambar berikut ini.

Gambar 1.64. Skala pengukuran dial indikator

Posisi jarum panjang sedang menunjukkan garis ke 6, berarti hasil pembacaannya adalah 6 x 0,01 = 0,06 mm. Sementara jarum pendek sedang menunjuk garis ke 3, artinya jarum panjang telah berputar 3 kali. Dengan demikian hasil pengukuran tersebut adalah 3 + 0,06 = 3,06 mm.
