ALAT UKUR MEKANIK 1

Satuan, Jenis dan Penggunaan Alat Ukur Mekanik

Uraian Materi

Sistem Metrik

Unit-Unit-Unit Pengukuran dalam sistem metrik adalah:

• Milimeter (mm)
• Sentimeter (cm)
• Meter (m)

Unit-unit Pengukuran metrik sisanya akan menjadi:

Perbandingan lainnya yang sering digunakan adalah dari milimeter menjadi inci atau sebaliknya.

Diagram di bawah ini menunjukkan berapa banyak milimeter ada dalam satu inci.

Mengubah Satuan Imperial Menjadi Satuan Metrik

Karena satu inci sama dengan 245 mm, untuk mengubah inci imperial menjadi milimeter metrik, kalikan pengukuran imperial dengan 25,4.

Contoh:

3 inci menjadi..................mm = 3 x 25,4 = 76,2 mm

2 ½ inci menjadi..............mm = 2,5 x 25,4 = 63,5 mm ( ingat ½ = 0,5 )

5 inci menjadi..................mm = 5 x 25,4 = 127 mm

Mengubah Satuan Metrik Menjadi Satuan Imperial

Untuk mengubah mm menjadi inci, kalikan dengan 0,03937 (karena 1 mm = .03937 inci)

Contoh:

26 mm menjadi inc = 26 x .03937 = 1.02 in

42 mm menjadi inc = 42 x .03937 = 1.6 in

12 mm menjadi inc = 12 x .03937 = 0.47 in

13 mm menjadi inc = 13 x .03937 = 0.518 in

A. alat-Alat Ukur

Penggaris Baja (Steel Rule)

Penggaris baja dibuat dari baja tipis,dari bahan baja pegas.Penggaris baja ini mempunyai skalaa dari 0.5 mm atau 1mm ; ukuran panjang yang tersedia dibengkel – bengkel otomotif dari ukuran 300 mm atau 500 mm. Alat ini sangat mudah digunakan ,karena langsung dapat dibaca benda kerja yang diukur, hanya saja saat penggunaan harus diperhatikan arah sinar penerangan.

Busur Derajat (Protractor)

Protractor memiliki bentuk setengah lingkaran yang dilengkapi dengan sepotong logam lurus dan tipis berukuran panjang yang dihubungkan pada setengah lingkaran yang dapat digerak-gerakkan di sekeliling titik putarnya untuk mengukur suatu sudut. Sebuah mur dapat dikencangkan untuk menahannya. Tanda-tanda angka pada pinggir dari bagian setengah lingkaran diguna-kan untuk mengukur sudut-sudut dan unit-unit dalam derajat. Pada sejumlah protractor, terdapat tanda-tanda angka pada pinggir dari bagian yang lurus untuk mengukur jarak.

Protractor digunakan untuk mengukur dan memeriksa sudut-sudut dan untuk memeriksa posisi lubang. Alat ini digunakan pada mesin-mesin untuk mengukur sudut-sudut governor linkage. Alat ini dibuat dari bahan plastik, logam atau kayu. Protractor setengah lingkaran dapat mengukur sudut-sudut hingga 180.

Outside calliper

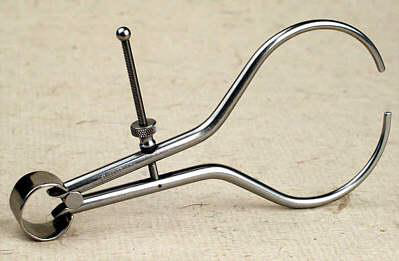

Gambar 1.9. outside calliper

Calliper luar (outside calliper) digunakan untuk memindahkan pengukuran. Outside calliper memiliki dua kaki yang dihubungkan pada bagian ujung titik putar. Kaki-kaki tersebut dibuka sesuai dengan jarak yang harus diukur.

Outside calliper digunakan untuk mengukur diameter luar atau dimensi-dimensi luar lainnya. Alat ini dapat juga digunakan untuk memeriksa apakah permukaan sejajar atau tidak. Akurasi pengukuran diperoleh sesuai dengan “perasaan” (feel) calliper terhadap pekerjaan. “Feel” ini adalah tekanan ringan calliper saat calliper digerakkan pada bidang pekerjaan. Penggunaan outside calliper secara rutin diperlukan untuk memperoleh “feel” yang benar.

Menggunakan Outside Calliper

Outside calliper digunakan:

 Untuk mengukur diameter luar.

 Untuk mengukur dimensi luar.

 Untuk memeriksa apakah permukaan luar sejajar atau tidak.

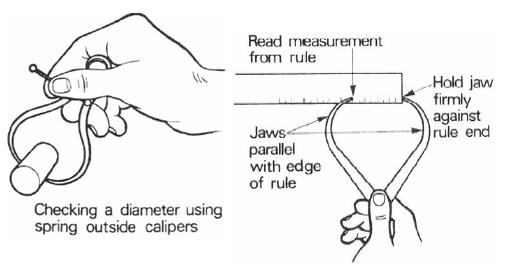

Memeriksa diameter pekerjaan dengan menggunakan outside calliper dan penggaris sebagai seperti gambar berikut.

Gambar 1.11. Pengukuran outside calliper

Inside calliper

Inside calliper digunakan:

 Untuk mengukur diameter bagian dalam (internal).

 Untuk mengukur dimensi/ukuran bagian dalam; dan.

 Untuk memeriksa apakah permukaan bagian dalam sejajar atau tidak.

Inside calliper memiliki dua kaki yang dihubungkan pada bagian ujung untuk mem-bentuk titik putar. Kedua kaki tersebut digerakkan bersama atau secara terpisah saat disetel.

Beberapa jenis inside calliper memiliki titik putar pegas (spring pivot point) dan sekrup penyetel (adjustment screw) untuk menempatkan kedua kakinya pada posisi yang benar. Kedua kaki inside calliper digerakkan ke arah luar di bagian ujung. Inside calliper dibuat dalam banyak ukuran, tetapi kebanyakan di antaranya dapat dipegang dengan satu tangan.

Jangan menggunakan inside calliper apabila diperlukan tingkat akurasi (0.125 cm)+0.0005 inci atau lebih. Inside calliper digunakan untuk memindahkan pengukuran ke skala pengukuran

Inside calliper tidak boleh digunakan sebagai pengait (gripping hook). Jangan memanjangkan penjepit (jaw) melampaui kapasitas pengukurannya. Jangan men-dorong calliper ke dalam ruang terbuka yang ukurannya terlalu kecil.

Menggunakan Inside Calliper

Gambar 1.13. Penggunaan inside calliper

Periksalah diameter bagian dalam suatu lubang dengan menggunakan spring inside calliper dan micrometer sebagai berikut:

Tempatkan satu kaki calliper tepat di bagian dalam dan di bagian bawah lubang.

Bukalah kedua kaki calliper dengan menyetel sekrup sampai kaki lainnya menyentuh bagian atas lubang.

Goyangkan calliper sedikit pada kaki bagian bawah dan setel sekrup sampai Anda memperoleh ”feel” calliper di dalam lubang.

Sebagai alternatif, apabila penggaris baja akan digunakan untuk melakukan pengu-kuran; lakukan langkah-langkah berikut:

Peganglah bagian ujung penggaris dengan tegak lurus pada permukaan yang rata.

Tempatkan satu kaki calliper pada permukaan ini di sebelah penggaris.

Bacalah pengukuran pada penggaris di kaki calliper lainnya.
